Прибор предназначен для выявления утечек воды в водопроводных системах и для локации труб.
Специальные щупы позволяют работать с металлическими трубами и с трубами из неметаллических материалов. Оптимизирующие частотные фильтры позволяют выявить даже очень приглушенные частоты. Помимо оценки с помощью наушников, снабжённых функцией автоматической регулировки уровня звука в зависимости от уровня сигнала, все текущие данные отображаются на дисплее в цифровом и аналоговом виде одновременно.
|
Применение |
|
Специальный пьезоэлектрический щуп для работы с металлическими трубами
В металлических трубах звук распространяется на довольно большие расстояния, что делает наш щуп эффективным средством при предварительной локации утечек и труб.
|
 |
Работа с микрофонами для неметаллических труб
Поскольку трубы из неметаллических материалов плохо проводят звук, использование обычного щупа может оказаться неэффективным. Для таких случаев используются специальные наземные геомикрофоны.
|
Технические характеристики |
• Автоматическое определение типа микрофона с автоматической настройкой полосы пропускания.
• Цифровой процессор для обработки звуковых сигналов и подавления шипения
• Функция защиты слуха оператора
• Оптимизация полосы пропускания с помощью частотного фильтра
• Функция поддержки слабых сигналов: эффективнее, чем работа с высокоуровневыми сигналами
• Функция запоминания предыдущего показания прибора
• Большой дисплей с подсветкой
• Встроенный аккумулятор с автоматической зарядной и буферной вставкой
• Специальное зарядное устройство для зарядки от обычной сети и от автомобиля
• Время работы: 12 часов
• Рабочая температура/температура хранения: -10 °C ... +50 °C / -25 °C ... +70 °C
• Класс защиты: IP 54
• Вес: около 1,0 кг
• Размеры (Ш x В x Т): примерно 12,5 x 18 x 6,5 см
|
Комплектация |
|

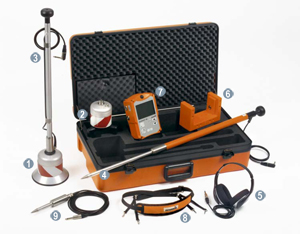

AQUAPHON® A 100
1 Микрофон BO-4
2 Микрофон 3Р-4
3 Держак H-4
4 Щуп с адаптерами T-4
5 Стереонаушники
6 Устройство для зарядки
7 AQUAPHON® A 100
8 Система для переноски
9 Пьезомикрофон EM 30 со щупом
|
|
|
|
|
|
 |
Все функции в одном приборе:
Приемник AQUAPHON® AF 100 сочетает в одном приборе все функции следующих приборов:
Кликните наименование каждого прибора, чтобы посмотреть его функции
|
|
|
|
|
|
|
|
Определение места утечки с помощью метода корреляции происходит путем вычислений. Шум утечки фиксируется в двух удаленных точках и сравнивается по времени достижения этих шумов до приемника. Разница во времени определяет место утечки как точную длину от одной или другой точки измерения.
При использовании электроакустического метода специальным тестовым щупом определяется некоторая площадь возле утечки, а затем фиксируется ее точное положение с использованием наземного геомикрофона. |
|
В качестве коррелятора прибор обладает следующими функциями:
- анализ когерентности для оптимальной настройки фильтра
- максимальная точность и быстрота замеров
- автоматическая оптимизация результатов измерений
- бесшумный радиоприем благодаря мощному 500 мвт радио передатчику
- возможность соединения с компьютером для распечатки результатов и их хранения.
|
В качестве электроакустического локатора прибор обладает следующими функциями:
- высочайшее качество звука благодаря мощному цифровому процессору сигналов
- поддержка на дисплее прибора в процессе прослушивания настройки на минимальный уровень сигнала и функции запоминания
- защита от посторонних шумов при прослушивании
- изменяемая настройка фильтров
- автоматическое определения типа микрофона (наземный микрофон, тестовый щуп, облегченный микрофон для работы в помещениях)
|
Применение |
 |
Использование наземного геомикрофона с равномерными промежутками позволяет обнаружить место утечки с точностью, достаточной для уверенного проведения земляных работ. SeCorrPhon AC 06 дает на дисплее точное визуальное сравнение интенсивности шумов.
|
Технические характеристики |
Приемник SeCorrPhon AC 06
- удобен в работе благодаря режиму быстрого выбора функций через меню и водозащитному дисплею (320 x 240 пикселей и подсветкой) с мембранными «горячими» клавишами
- подсоединение к компьютеру через СОМ порт (порт USB по отдельному заказу)
- гнездо для прямого подключения микрофона
- вращающаяся антенна со штекером BNC
- встроенная аккумуляторная батарея
- прибор может работать от автомобильного аккумулятора(12 в)
- рабочая температура: -10... +40 °C/ -20... +60 °C
- класс защиты: IP54
- вес: примерно 1.3 кг
- размеры (W x H x D): примерно 12.5 x 18 x 6.5 см
- время работы: примерно 8 часов
|
Радиопередатчик RT 06
- автоматическое распознавание типа микрофона при подключении
- автоматическая активация после включения микрофона
- специальный частотный фильтр для пластиковых труб
- автоматическая модуляция сигнала
- высокий уровень передачи (500 мвт)
- оптимальная селективность
- рабочая температура/температура хранения: -10 °C ... +40 °C / -20 °C ... +60 °C
- класс защиты: IP67
- вес: ~ 1.3 кг
- размеры (W x H x D): примерно. 12.5 x 19 x 7.3 см
- время работы: ~ 10 часов
|
Комплектация |
|

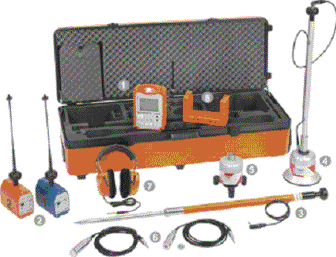

SeCorrPhon AC 06
1 SeCorrPhon AC 06
2 радиопередатчик RT 06
3 тестовый щуп T-4
4 наземный геомикрофон BO-4 с держаком
5 наземный геомикрофон 3P-4
6 пьезомикрофон EM 30
7 стереонаушники
8 устройство для зарядки
9 чемодан для переноски
|
|
|
|
|
|
 |
Полностью цифровой формат обработки данных и их передачи совершенно исключают посторонние помехи, которые довольно часто создают проблемы у аналоговых корреляторов.
Радиопередача в формате 3G полностью устраняет пресловутое шипение в наушниках, равно как и обратный сигнал. Это особенно важно при обследовании пластиковых трубопроводов, которые значительно глушат сигнал.
|
|
|
Радиопередатчик RT 300
|
 |
Передатчик RT 300 монтируется на треножнике и таким образом расширяет действие передачи до 1000 м.
Если расстояние до приёмника превышает возможности передатчика, уровень шума фиксируется в памяти прибора в течение 40 минут и затем данные передаются в приёмник в момент возобновления связи.
|
 |
Наушники позволяют оператору не только прослушивать шумы, но и фильтровать их, выявляя максимальный сигнал. Люминесцентная лента и светодиоды в корпусе облегчают работу при плохой видимости и ночью.
Аккумуляторы питания обеспечивают бесперебойную работу в течение рабочего дня. Прибор в сборе удобен для переноски или разборки и последующей переноски в специальном футляре.
|
Приёмник RX 300
|
 |
Приёмник RX 300 принимает данные от радиопередатчика и затем передаёт их в компьютер любого типа через USB интерфейс.
.
Для удобства переноски приёмник крепится к ноутбуку специальной защёлкой. В основании прибора имеется магнит с резиновой подушкой, что позволяет устанавливать его на крыше автомобиля без повреждения покрытия.
|
|
Программное обеспечение
|
|
|
Основные характеристики
- Цельная база данных без поиска по файловой системе, все данные измерений на виду
- ПО может работать как на 32-битной, так и на 64-битной платформе
- Режим графического отображения сигнала по оси абсцисс со свободным выбором участка корреляции, что позволяет легко выявлять слишком сильные сигналы и помехи, которые могут быть удалены или «спрятаны»
- Опция создания архива записей для сравнения сигналов с целью выявления сигналов утечек
- До 10 настроек к 5 группам фильтров с возможностью сравнения произвольного количества результатов
- Ввод до 5 секций труб и до трех видов материала, оптимальная гибкость по сравнению с традиционными стандартами аналогового приема
- Возможность графических комментариев к группам данных (эскизы местоположения утечки и т.д.)
|
Требования к системе
- Процессор Pentium 4 1.2 GHz мин. (рек. 1.8 GHz)
- ОЗУ мин. 512 MB (рек. 1024 MB)
- Windows 2000 SP4, XP32/64 SP2, Vista 32/64
- Звуковая карта, Графическая карта
- Мин. разрешение 1024 x 768 пикселей
|
Технические характеристики |
Радиопередатчик RT 300
Вес: 2.6 кг (включая элементы питания)
Габариты (D x H): 110 x 215 (315 с антенной) мм
Питание: 4 аккумуляторных или простых батарей 1,5 в
Время работы без подзарядки: Простые батареи: > 25 ч; аккумуляторные до 20 h
Рабочая температура: -10 °C … +40 °C
Время зарядки: 3 ... 7 ч
Тип защиты: IP64
Материал корпуса: Алюминий
Гнёзда: 3 прочных, не разбалтывающихся разъёма для зарядки внешнего источника питания, микрофона и стереонаушников
Процессор: ЦСП 24-бит с микроконтроллером
Память: 32 MB (40 минут)
Радио: 1,88 ГГц ... 1,9 ГГц (двусторонняя/250 мвт)
|
Приёмник RX 300
Вес: 500 g
Габариты (W x H x D): 108 x 50 x 51 мм
Питание: Внешний источник
рабочая температура: -10 °C … +40 °C
Тип защиты: IP68
Материал корпуса: Алюминий
Подсоединение: разъём USB 1.1 и выше, прочный без разбалтывания
Потребляемая мощность: 500 мA
Длина кабеля: 2.9 м
Радио: 1,88 ГГц ... 1,9 ГГц (двусторонняя/250 мвт)
Обрезиненный магнит в основании для крепления на металл
Защёлка для крепления к ноутбуку
|
Приёмник RX 300
|
Вес: 1.1 кг (с кабелем)
Габариты (W x H): 45 x 150 мм
Рабочая температура: -20 °C ... +80 °C
Тип защиты: IP68
Длина кабеля: 2.8 м
Обработка сигналов: АЦП 2 x 24 бит (цифровой микрофон)
Полоса частот: 0 Гц ... 5000 Гц
Подсветка: Встроенные галогеновые диоды
Крепление: магниты и др. приспособления
|
Комплектация |
|

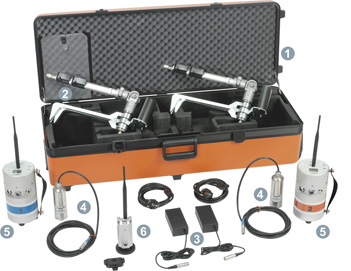

Cистема SeCorr300
1 Футляр
2 Тренога
3 Зарядные устройства
4 Микрофон EM 30
5 Радиопередатчик RT 300
6 Приёмник RX 300 с защёлкой
|
|
|
|
|
|
 |
Коррелятор SeCorr® 08 не подвержен воздействию посторонних шумов даже в самых шумных условиях. Кроме того, он дает точные показания безотносительно к другим неблагоприятным факторам, т.е независимо от глубины залегания трубы, плотности грунта и внутренней или внешней влажности (дождя).
Применение корреляционных приборов полностью исключает субъективность, позволяя использовать для работы персонал с минимальным тренингом.
|
Характерные особенности |
|
• Цифровой сигнальный процессор (DSP) позволяет быстро и точно производить вычисления, тем самым убыстряя процесс локализации утечки
• Разъемы для прямого подключения микрофона и наушников позволяют, при желании, использовать прибор в качестве электроакустического искателя утечек
• Высокое разрешение и резкость дисплея
• Все компоненты системы находятся в жестком футляре
• Перезарядка узлов может производиться без изъятия из футляра
• Легкость прибора и его эргономичность дают возможность круглосуточного использования
• Дружественный интерфейс программного обеспечения: специальная структура меню с интуитивным выбором последовательности операций
• Математические вычисления на основе быстрого преобразования Фурье
• Быстрое и точное определение места утечки даже в самых проблемных случаях
• Радиопередача более чем на 2000 м без влияния на качество показаний
• Широкий выбор компонентов и принадлежностей для различных условий работы
• Две версии программного обеспечения: стандартный и профессиональный – выбор за пользователем
• Ввод с помощью клавиши быстрого набора или через водозащитную клавиатуру: пользователь может выбрать оба или любой из них, в зависимости от того, желает он работать в перчатках или без оных
• Анализ когерентности позволяет автоматически или вручную настраивать частотные фильтры для оптимизации процесса, что облегчает локализацию утечки даже при весьма сложных видах шума.
|
Компоненты системы |
 |
Прием сигналов
Высокочувствительные пьезодатчики вибраций записывают шумы в частотном диапазоне от 1 до 10000 Гц.
Гидрофоны принимают сигнал не от труб, а от потока воды, идущего по ним. Это особенно удобно для обнаружения места утечки при использовании метода корреляции. При этом утечки обнаруживаются на расстоянии до нескольких сот метров.
|
 |
Ряд переходников позволяет подсоединяться к всевозможным местам трубных соединений.
|
 |
Корректировка и передача сигнала
Как только микрофоны фиксируют шумовой сигнал от утечки, он автоматически усиливается до оптимального уровня и передается в цифровом формате с информацией о параметрах усиления на прибор.
Оба пакета данных анализируются и обрабатываются программой. Мощность передачи 500 мвт обеспечивает чистый и сильный сигнал. Возможна работа на расстоянии до 4 км от места утечки, но при этом играют роль условия измерения. Даже в том случае, если передатчик находится за объектами типа деревьев или машин или внутри помещений, обеспечивается нормальная работа прибора.
Поскольку метод корреляции использует два микрофона, последние могут присоединяться и к передатчикам и, при использовании только одного канала, непосредственно к самому прибору SeCorr® 08.
|
Программное обеспечение |
|
ПО "Professional» предназначено для всех видов локации утечек операторами с высоким уровнем тренинга.
ПО "Standart" предназначено для менее подготовленного персонала.
|
 |
Футляр для переноски и работы
В жестком футляре размещаются все компоненты системы. Приемник и два передатчика могут подзаряжаться непосредственно в закрытом футляре
|
Технические характеристики |
Приемник SeCorr® 08
• дисплей 320 x 240 пикселей с подсветкой
• стандартный интерфейс для загрузки данных в компьютер
• гнездо для подсоединения различных типов микрофонов
• гнездо для поворотной антенны
• 1 или 2 радио канала
• встроенные аккумуляторные батареи и гнездо для кабеля при подзарядке от сети 12 в или от автомобильного аккумулятора
• рабочая температура/температура хранения: -10 °C … +40 °C / -20 °C … +60 °C
• Класс защиты: IP 54
• вес: примерно 1.3 кг
• размеры (W x H x D): примерно 12.5 x 18 x 6.5 см
• время работы: примерно 8 часов
|
Радиопередатчик RT 06
• автоматическое определение микрофона при подсоединении
• автоматическое включение при включении микрофона
• выбор фильтра низких частот для улучшения сигнала на неметаллических трубах
• автоматическая регулировка сигнала
• выходная мощность 500 мвт с оптимальной избирательностью
• рабочая температура/температура хранения: -10 °C … +40 °C / -20 °C … +60 °C
• Класс защиты: IP 67
• вес: примерно 1.3 кг
• размеры (W x H x D): примерно 12.5 x 19 x 7,3 см
• время работы: примерно 10 часов
|
|
|
|
|
|

|
Прибор SePem 01 является регистратором шумов от утечек воды, использующим высокочувствительный микрофон в качестве датчика. Его характеристики позволяют увеличить расстояние между точками измерений даже для неметаллических труб. Благодаря новой конструкции корпуса, прибор может устанавливаться и вертикально и горизонтально. При этом глубина закладки гидрантов, вентилей или просто трубных соединений не имеет значения.
|
|
Прибор SePem 01 Master является приёмником данных, передаваемых по цифровому беспроводному каналу от SePem 01. При движении автомобиля или при прохождении над установленным прибором SePem 01, оператор считывает все данные прибором SePem 01 Master.
Простота настройки в процессе работы с помощью функционального меню делают работу с обоими приборами доступной для операторов, имеющих слабые навыки работы с компьютером.
|
Технические характеристики
|
|
• Прочный алюминиевый корпус
• Питание: литиевые батареи длительного действия
• Тип защиты: IP68 (погружение в воду до 1 м)
• Габариты (W x D x H): 108 x 51 x 50 мм
• Время работы: > 4 лет (в зависимости от установок)
|
|
|
|
|
|
|
Прибор SePem 01GSM является полным аналогом SePem 01, снабжённым модулем GSM. Этот модуль даёт возможность стационарной установки регистратора в клапанных коробках и в гидрантах сети с дистанционной передачей данных в запрограммированное время. Программа позволяет управлять измерениями и передачей данных. Прибор практически не требует затрат времени на обслуживание.
Для снятия показаний достаточно нажатия кнопки на пульте диспетчера.
|
|
|
|
|
|
|
В отличие от SePem 01, SePem 02 не нуждается в приборе SePem Master для считывания показаний. Кроме того, широкий спектр вспомогательных компонентов позволяет подсоединять регистраторы данных к всевозможным точкам контакта на инспектируемых сетях.
Периодическая автоматическая регистрация данных с помощью SePem 02 является эффективной и экономически выгодной альтернативой ночным работам. Регистраторы такого типа ночью измеряют интенсивность шумов в течение заданного времени.
Соответствующий набор регистраторов данных ( их количество зависит от длины инспектируемой сети) программируется на измерения по определенному графику (например, на 4-х недельный цикл). Впоследствии приборы отсоединяются и могут переносится на другие точки для новых измерений. При этом, ежедневное считывание данных необязательно, поскольку память прибора достаточно велика, но при желании и это возможно. По завершении заданного цикла измерений, все регистраторы подсоединяются к компьютеру и результаты загружаются для оценки.
|
|
SePem 02GSM с подсоединённым модулем GSM используется для стационарной работы (например, для длительного измерения давления или постоянного мониторинга шумов).
Модуль SePem GSM может присоединяться к любому регистратору. Результаты измерений переводятся в e-mail и отсылаются по заложенному в программу адресу. При необходимости оператор нажатием соответствующей опции в меню программы на компьютере может загрузить данные с каждого прибора.
|
|
Модуль SePem ® SCAN позволяет считывать данные с прибора без использования компьютера. Двухкнопочное устройство даёт возможность быстро снимать показания даже совсем не подготовленному персоналу.
|
|
Программное обеспечение для связи и анализа данных предоставляет широкий выбор функций. С его помощью можно не только управлять и проверять единичные измерения, но и легко осуществлять администрирование точек измерения и создание списков привязки приборов к определённым точкам измерения.
|
Технические характеристики |
|
• Корпус SePem® выполнен из нержавеющей стали с защитой датчиков по IP68
• (погружение в воду до 1 метра)
• Объём памяти 1Mb
• Интервал времени измерений: от 1миллисекунды до 60 секунд в зависимости от типа датчика
• Источники питания: 4 батареи AA (аккумуляторного или сменного типа)
• Срок работы: до 5 лет (с литиевыми источниками питания)
• Рабочая температура: -20 °C … +50 °C
• Габариты: высота 110 мм, диаметр 55 мм
• Вес: 980 г
|
|
|
|
| |
