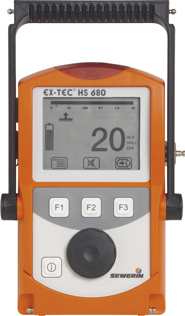

EX-TEC® HS 680 – 660 – 650 - 610
Комбинированные измерительные приборы для газовых систем.

• Модульная концепция: с встроенным насосом или с диффузионной подачей.
• Быстрое срабатывание при работе с насосом.
• Инфракрасные датчики
• Полупроводниковые датчики
• Электрохимические датчики
• Управляемый микропроцессор
• Большой дисплей с подсветкой
• Самотестирование при включении
• Удобное управление с помощью трех клавиш
• Сохранение данных с последующей перекачкой в компьютер
• Световое и звуковое предупреждение
• Настраиваемый порог чувствительности
• Теплокомпенсированные датчики
• Пользовательское меню
• Функциональное меню для индивидуальной настройки прибора
• Настраиваемая концентрация тестовых газов

Эргономические и операционные преимущества
• Быстрый доступ к функциям поворотом ручки джойстика, а также функциональные клавиши и удобное меню
• Большой дисплей с подсветкой
• Питание от аккумуляторных или простых батарей
• Быстрая зарядка (4 ч) со штатной зарядкой, нормальная зарядка (10 ч) без специального устройства
• Работа с компьютером через шину USB

Безопасность • взрывобезопасность соответствует стандартам ЕС и Украины

Технологии измерений • Инфракрасные датчики для углеводородов и углекислого газа
• Быстродействующий и высокочувствительный полупроводниковый датчик
• Возможна поставка трёх дополнительных электрохимических датчиков для кислорода и токсичных газов
• Выбор настроек на метан (стандартная), пропан и бутан (по отдельному заказу)

Возможна поставка прибора с анализатором этана для различения природного и болотного газов

Виды применения: метан
С – стандартная поставка
Д – по отдельному заказу

Задачи

HS680

HS660

HS650

HS610

Наземная инспекция

C

C





Измерения в скважинах
О2

C
Д

C
Д

C
Д

C
Д

Ограниченные полости

C

C

-

-

Измерения в зданиях

C

C





Измерение загазованности

C

C

C

C

Предупреждение в % НПВ

C



C



Предупреждение превышения токсичности ExTOC
О2
СО
H2S

C

Д
Д
Д



-

C

Д
Д
Д



-

Анализ на этан

Д

Д

-

-



Область применения

Диапазон измерения

Датчики

Обследование поверхностей

1ppm 10% объёма CH4

Полупроводниковый датчик
Инфракрасный датчик

Наземное тестирование воздуха

0.0...100% объёма CH4
0…30% объёма.CO2

Инфракрасный датчик
Инфракрасный датчик

Замеры в замкнутых полостях

1ppm 100% объёма CH4

Полупроводниковый датчик
Инфракрасный датчик

Замеры в зданиях

1ppm 100% объёма CH4

Полупроводниковый датчик
Инфракрасный датчик

Замеры и предупреждение взрыво-  и токсично опасных ситуаций

0..100%UEG CH4
0…5% объёма CO2
0…25% объёма O2 (по отд. зак.)
0…100ppm H2S (по отд. зак.)
0…500ppm CO (по отд. зак.)

Инфракрасный датчик
Инфракрасный датчик
Электрохимический датчик
Электрохимический датчик
Электрохимический датчик

Измерения чистоты газа

0.0...100% объёма CH4

Инфракрасный датчик

Анализ на этан

СН, СН4, С2Н6, С3Н8 (по отд. зак.)

Газовый хроматограф

Технические характеристики

Калибровка на метан, углекислый газ и ряд других газов
Время работы без подзарядки: мин. 8 часов
Питание: никель-металлогидридные аккумуляторные или простые батареи
Тип защиты: IP54
Рабочая температура: -10 °C ... +40 °C
Давление: от 950 ГПa до 1100 ГПa
Габариты (ширина x толщина x высота): 148 x 57 x 205 мм
Вес: ~ 1000 г

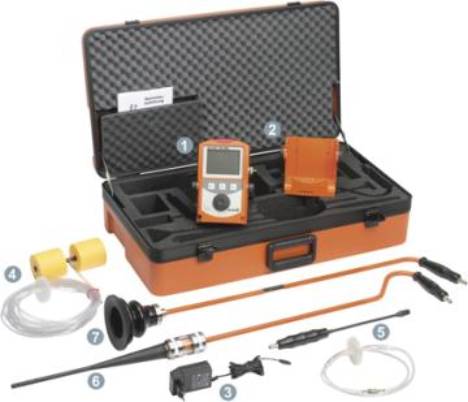

Комплектация полная



1 EX-TEC® HS 680
2 Зарядное устройство
3 Сетевой адаптер
4 Шланг щупа с гидрофобным фильтром
5 Гибкий ручной щуп
6 Локализационный щуп
7 Зонд-колокол
8 Пылевые фильтры щупа и фильтр тонкой очистки
9 Кейс для переноски

Наверх

EX-TEC® SR5 , SR4, SR2 (Взрывозащищенные)

EX-TEC® SR5 • выявление утечек газа при обследовании наземных и подземных газовых сетей (диапазон ppm)
▪ локализация утечек из подземных трубопроводов
• выявление утечек газа при обследовании внутридомовых газовых сетей (диапазон % объема)
• обследование пустот и закрытых помещений, колодцев на приближение к НПВ (диапазон НПВ %)
• измерение концентрации газа в разведочных скважинах (диапазон % объема)
• измерение концентрации газа в трубах (диапазон % объема)



EX-TEC® SR4 • обследование пустот и закрытых помещений, колодцев на приближение к НПВ (диапазон НПВ %)
• измерение концентрации газа в разведочных скважинах (диапазон % объема)
• измерение концентрации газа в трубах (диапазон % объема)

EX-TEC® SR2 • измерение концентрации газа в разведочных скважинах (диапазон % объема)
• измерение концентрации газа в трубах (диапазон % объема)

VARIOTEC® 8-EX (Взрывозащищенный)

• выявление утечек газа при обследовании наземных и подземных газовых сетей (диапазон ppm)
• измерение концентрации газа в трубах (диапазон % объема)
▪ локализация утечек из подземных трубопроводов

VARIOTEC® 480/460ЕХ (Взрывозащищенный)

• Шестидиапазонный высокочувствительный газоискатель с полупроводниковым, теплопроводным и термокаталитическим датчиками для работы во взрывоопасной среде, с автоматическим выбором диапазона измерения (от 0 ppm до 100 % объема) и порога чувствительности, с плавающими и фиксированными порогами сигнализации
• В Variotec 480 EX предусмотрено измерение угарного газа СО и кислорода, а также режим эксплозиметра
▪ В Variotec 460EX отсутствует диапазон НПВ и опция измерения токсичных газов, но сохранена опция измерения кислорода
▪ Возможность вкл/выкл компрессора; регулировка производительности
▪ Подсветка шкалы и ее автоматическое отключение
▪ Переключение диапазонов в автоматическом режиме
▪ Установка порога срабатывания с 4 РРМ
▪ Отображение на экране дисплея степени заряженности аккумулятора и оставшееся время работы
▪ Зарядка аккумулятора в течение 3ч с автоматическим переходом в буферный режим
▪ Возможность установки детектора этана для определения характера газа (болотный или природный)
▪ Возможность установки датчика на кислород
▪ Возможность зарядки аккумулятора не вынимая прибор из кейса

Технические характеристики прибора VARIOTEC 480/460EX

- Время работы – более 8 ч
- Питание – NiMg аккумуляторы
- Класс защиты от внешних воздействий – IP-54
- Взрывозащищенное исполнение
- Рабочая температура - 10 +40 гр Цельсия
- Давление - 950 – 1100 kPa
- Влажность – 15 - 90 %
- Размеры : 148х 57 х 205 мм с ручкой

- Вес : 1,8 кг

Технические характеристики серии приборов EX-TEC® SR5 , SR4,  SR2, VARIOTEC® 8-EX

Калибровка :
метан CH4 / природный газ, пропан C3H8
Датчики:
- ррм: полупроводниковый датчик
- %НПВ: термокаталитический датчик
- ( %об) : датчик по теплопроводности
Диапазоны измерений:
10 ppm – интервал 1 ppm
100 ppm - интервал 2 ppm
1,000 ppm - интервал 20 ppm
1 % объёма - интервал 0.02 % объёма
10 % объёма - интервал 0.1 % объёма
100 % объёма - интервал 1 % объёма
100 % НПВ - интервал 1 % НПВ
Мониторинг производственных помещений
- датчик: термокаталитический
- время t90: ≤ 4 с
Насос:
- поиск утечек, измерение в трубах: > 50 л/ч и >150 мбар
- мониторинг помещений: > 35 л/ч
Взрывозащищённость, классификация
- I I 2 G EEx ib d IIB T4
Пороги сигнализации : 4 ppm или 2 %объём (настраиваемый),
20 %НПВ (фиксированный)
Габариты (W x H x D) : 129 x 192 x 65 мм
Вес: 1500 г
Время работы : макс. 8 ч
Питание: NiМН аккумуляторные батареи
Рабочая температура: -10° to +40 °C


Наверх

Multitec® 520
Многоцелевой измерительный и сигнальный прибор для работ в зонах повышенного риска

Multitec® 520 предоставляет уникальную возможность измерения шести видов газа одновременно, тем самым покрывая практически все потребности.
Данные легко считываются с большого дисплея прибора с подсветкой.

Характерные особенности
• Удобное управление с помощью ручки быстрого доступа к режимам, пользовательского меню и функциональных клавиш
• Инфракрасные датчики для углеводородов и углекислого газа
• Долговечные электрохимические датчики для кислорода и токсичных газов
• Быстрая зарядка аккумуляторов за 4 часа; нормальная зарядка за 10 часов без штатного устройства для зарядки
• Питание от аккумуляторных или обычных батарей
• Взрывозащитное исполнение
• Проверка на безопасность в процессе работы
• USB интерфейс для подсоединения к компьютеру

Диапазоны измерений и датчики
Газ Диапазон Датчик
Метан 0 - 100 % НПВ Инфракрасный датчик
Углекислый газ 0,0 - 5 % объёма Инфракрасный датчик
Кислород 0,0 - 25 % объёма Электрохимический датчик
Окись углерода 0 - 500 ppm Электрохимический датчик
Сероводород 0 - 100 ppm Электрохимический датчик
Аммиак

0 - 100 ppm

Электрохимический датчик

Технические характеристики
Время работы без подзарядки Мин. 8 ч
Питание 4 NiMH батареи или обычные
Тип защиты IP54
Рабочая температура -10 °C – +40 °C
Габариты 148 х 57 х 205 мм
Вес 1000 г

Наверх

RMLD
Прибор для дистанционного обнаружения утечек метана

RMLD предназначен для выявления мест утечек газа на расстоянии с помощью инфракрасного лазерного луча.

Применение

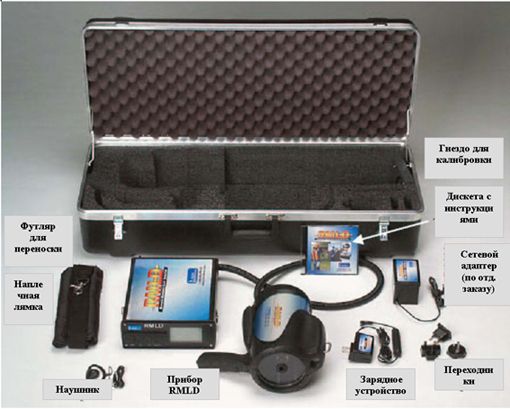

Комплектация

Технические характеристики

Параметр

Характеристики

Диапазон измерений

0 – 99,999 ppm-m

Чувствительность

5 ppm-m на расстоянии от 0 до 15 м;
не менее 10 ppm-m на расстоянии от 15 до 30 м

Радиус действия

Номинально до 30 м; реально зависит от места обследования, уровня фона и прочих условий



Наверх

PORTAFID M3/M3K
Прибор для мониторинга газовых сетей , а также выявления метана стороннего происхождения.

PORTAFID M3/M3K является детектором газа на принципе пламяионизационного горения.
Поставляется с банкой 0,1(0,4) л топливного газа

Характерные особенности
При включении - электронное автоматическое зажигание
Автоматическая настройка на ноль
Линейные показания от 0 до 10000 ppm
Настраиваемый порог тревоги (3 ppm по умолчанию)
Мониторинг расхода насоса и состояния пламени
Двухшаговый регулятор давления с отображением стабильности высокого давления топливного газа во времени (только PORTAFID M3)
Настройка по уровням концентрации СН4 10, 100, 1000 ppm
Стандартный интерфейс RS 232C для подсоединения к компьютеру, системе GPRS или к комплексу LeakPlotter
Большой дисплей с подсветкой
Отображение результатов измерений в аналоговом и цифровом форматах
Указатель максимальной концентрации в процессе измерений
Указатель оставшегося рабочего времени

Принадлежности

Футляр для комплекта, включающего сам прибор, зонд, зарядное устройство, две банки с газом (одна запасная)и манометр со штуцером, гаечный ключ.
Зарядку прибора можно производить в закрытом кейсе.

Щупы

Ковриковый зонд для ровных наземных покрытий. Проба берется без захвата посторонних газов (выхлопные) и посторонних включений через колпак, впрессованный в неопреновый коврик.
Зонд-колокол для поверхностей без покрытий и пересеченной местности.

Тест-комплект

В специальный футляр помещаются банка 0,4 л с 10 ppm метаном, тестовое устройство с расходомером и соединительные шланги для ежедневной проверки чувствительности прибора, герметичности банки с газом и уровня производительности насоса.

Наверх
